Οπτικό πλαίσιο διανομής (ODF): Πώς να επιλέξετε σωστά

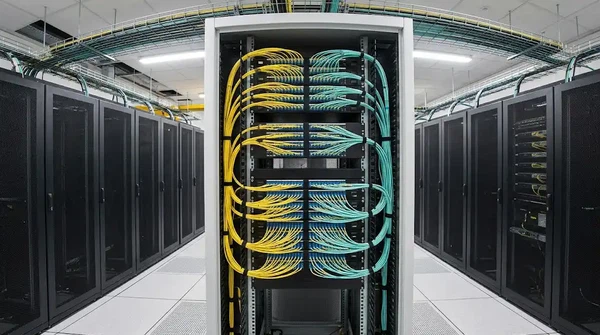

Ένα πλαίσιο οπτικής διανομής (ODF) είναι μια συσκευή παθητικής διαχείρισης ινών που χρησιμοποιείται για τον τερματισμό, τη σύνδεση, τη σύνδεση, την οργάνωση και την προστασία των οπτικών ινών μέσα σε ένα δομημένο περίβλημα. Σε κεντρικά γραφεία τηλεπικοινωνιών, δίκτυα πρόσβασης FTTx, κέντρα δεδομένων και αίθουσες κορμού επιχειρήσεων, το ODF χρησιμεύει ως η κεντρική διεπαφή μεταξύ των εισερχόμενων καλωδίων οπτικών ινών και των εξερχόμενων συνδέσεων διανομής ή ενημέρωσης κώδικα.

Εάν αξιολογείτε την υποδομή οπτικών ινών, ένα ODF είναι κάτι περισσότερο από ένα σημείο τερματισμού. Ενοποιεί τη δρομολόγηση καλωδίων, το μάτισμα ινών, την επιδιόρθωση συνδέσμων και τη φυσική προστασία σε ένα ενιαίο διαχειριζόμενο πλαίσιο - που επηρεάζει άμεσα το πόσο αποτελεσματικά οι τεχνικοί μπορούν να εκτελούν κινήσεις, προσθήκες, αλλαγές και απομόνωση σφαλμάτων κατά τη διάρκεια ζωής του δικτύου.

Τι σημαίνει το ODF στις οπτικές ίνες;

Το ODF σημαίνει οπτικό πλαίσιο διανομής. Ο όρος χρησιμοποιείται σε όλες τις βιομηχανίες τηλεπικοινωνιών και κέντρων δεδομένων για να περιγράψει ένα πλαίσιο ή ένα περίβλημα που παρέχει μια ελεγχόμενη θέση για τον τερματισμό ινών, τη σύνδεση, τη διασταύρωση-και τη διαχείριση καλωδίων. Σε ορισμένες περιοχές και καταλόγους προμηθευτών, μπορεί επίσης να δείτε τον όρο FODF (πλαίσιο διανομής οπτικών ινών), που αναφέρεται στην ίδια κατηγορία εξοπλισμού.

Τι κάνει ένα ODF; Επεξήγηση βασικών λειτουργιών

Τερματισμός και Συναρμολόγηση ινών

Η κύρια λειτουργία ενός ODF είναι να φέρει τα εισερχόμενα καλώδια οπτικών ινών σε ένα σημείο τερματισμού όπου οι μεμονωμένες ίνες είτε συνδέονται σε πλεξίδες είτε τερματίζονται απευθείας μεσυνδετήρες οπτικών ινών. Μέσα στο περίβλημα ODF, οι δίσκοι σύνδεσης συγκρατούν και προστατεύουν τη σύντηξη ή τις μηχανικές συνδέσεις, ενώ τα πάνελ προσαρμογέα παρέχουν τη διεπαφή επιδιόρθωσης. Αυτή η διάταξη διατηρεί όλα τα ευαίσθητα σημεία σύνδεσης σε μια προσβάσιμη, προστατευμένη τοποθεσία αντί να κατανέμεται σε αυτοσχέδια κουτιά διακλάδωσης.

Οργάνωση και δρομολόγηση καλωδίων

Σε περιβάλλοντα με δεκάδες ή εκατοντάδες κλώνους ινών, η οργανωμένη δρομολόγηση δεν είναι προαιρετική - είναι απαίτηση συντήρησης. Ένα ODF χρησιμοποιεί εσωτερικούς οδηγούς καλωδίων, ελεγχόμενα κανάλια-ακτίνας-και συστήματα δίσκων για να διαχωρίσει τα εισερχόμενα καλώδια κορμού από τις εξερχόμενες συνδέσεις ενημέρωσης κώδικα. Σύμφωνα με τις αρχές δομημένης καλωδίωσης που ορίζονται στοΤυποποιημένη σειρά ANSI/TIA-568, το υλικό σύνδεσης θα πρέπει να υποστηρίζει τερματισμό υψηλής-πυκνότητας, διατηρώντας παράλληλα την ευκολία διαχείρισης καλωδίων και καλωδίων ενημέρωσης κώδικα. Ένα καλά-σχεδιασμένο ODF ακολουθεί αυτήν την αρχή, διατηρώντας τις διαδρομές δρομολόγησης ανιχνεύσιμες και φυσικά διαχωρισμένες.

Φυσική προστασία συνδέσεων ινών

Οι συνδέσεις και οι σύνδεσμοι ινών είναι ευαίσθητοι στη σκόνη, τη φυσική καταπόνηση και την υπερβολική κάμψη. Ένα περίβλημα ODF προστατεύει αυτά τα εξαρτήματα από μόλυνση και τυχαία επαφή. Τα περισσότερα σχέδια ODF περιλαμβάνουν πόρτες ή πάνελ που κλειδώνουν, ειδικά διαμερίσματα δίσκων σύνδεσης και στυπιοθλίπτες εισόδου καλωδίων που εμποδίζουν την εξωτερική καταπόνηση να φτάσει στην περιοχή τερματισμού. Σε περιβάλλοντα δικτύου όπου πολλοί τεχνικοί έχουν πρόσβαση στο ίδιο rack, αυτό το επίπεδο προστασίας μειώνει τον κίνδυνο ακούσιας ζημιάς κατά τη διάρκεια εργασιών ρουτίνας.

Διασταυρούμενη-Σύνδεση και επιδιόρθωση

Πέρα από τον τερματισμό, ένα ODF παρέχει μια δομημένη διεπαφή επιδιόρθωσης όπου οι χειριστές δικτύου μπορούν να διασταυρώσουν-να συνδέσουν διαδρομές οπτικών ινών χρησιμοποιώντας καλώδια ενημέρωσης κώδικα. Αυτό είναι ιδιαίτερα σημαντικό σε κεντρικά γραφεία και κέντρα δεδομένων όπου η δρομολόγηση της κυκλοφορίας αλλάζει συχνά. Αντί να-συνδυάζουν ξανά ίνες για κάθε αλλαγή κυκλώματος, οι τεχνικοί μπορούν απλώς να μετακινήσουν τα καλώδια ενημέρωσης στον πίνακα προσαρμογέα ODF - μια διαδικασία που διαρκεί λεπτά αντί για ώρες.

Κοινοί τύποι οπτικού πλαισίου διανομής

Βάση τοίχου ODF

Τα επιτοίχια ODF είναι συμπαγή περιβλήματα σχεδιασμένα για άμεση τοποθέτηση σε τοίχο. Συνήθως είναι κατάλληλα για πλήθος ινών κάτω των 48 πυρήνων και λειτουργούν καλά σε μικρά δωμάτια τηλεπικοινωνιών, υπόγεια πολυκατοικιών, υποκαταστήματα ή σημεία διανομής FTTx όπου ο χώρος στο rack δεν είναι διαθέσιμος ή δεν είναι απαραίτητος. Οι κοινές διαμορφώσεις περιλαμβάνουνκουτιά οπτικών ινώνμε πάνελ προσαρμογέα SC, LC ή FC και ενσωματωμένους δίσκους σύνδεσης.

Πότε να επιλέξετε: ο ιστότοπος έχει περιορισμένο αριθμό ινών (συνήθως κάτω από 48 πυρήνες), δεν διαθέτει τυπικό rack εξοπλισμού και χαμηλή αναμενόμενη ανάπτυξη.

Βάση βάσης ODF

Τα ODF mount Rack έχουν σχεδιαστεί για να ταιριάζουν σε τυπικά rack εξοπλισμού 19 ιντσών και είναι ο πιο ευρέως διαδεδομένος τύπος σε κέντρα δεδομένων και εταιρικά περιβάλλοντα. Διατίθενται σε ύψη 1U, 2U, 3U και 4U, υποστηρίζοντας αριθμούς θυρών από 24 έως 144 ή περισσότερες ανάλογα με τον τύπο του προσαρμογέα. Για παράδειγμα, ένα ODF βάσης rack 1U μπορεί συνήθως να χωρέσει 24 θύρες SC simplex ή 48 LC duplex. Ο αρθρωτός σχεδιασμός των περισσότερων ODF με βάση rack επιτρέπει την επέκταση της χωρητικότητας με την προσθήκη δίσκων ή κασετών χωρίς αντικατάσταση ολόκληρης της μονάδας.

Πότε να επιλέξετε: ο ιστότοπος χρησιμοποιεί τυπική υποδομή rack, οι αριθμοί ινών κυμαίνονται από 24 έως αρκετές εκατοντάδες πυρήνες και το δίκτυο αναμένεται να αναπτυχθεί ή να αλλάξει με την πάροδο του χρόνου.

Στήριγμα δαπέδου ODF

Τα ODF βάσης δαπέδου είναι αυτόνομα πλαίσια ντουλαπιού-που έχουν σχεδιαστεί για διαχείριση ινών υψηλής-πυκνότητας. Είναι κοινά σε κεντρικά γραφεία τηλεπικοινωνιών και μεγάλες εγκαταστάσεις κινητής τηλεφωνίας όπου ο αριθμός των ινών μπορεί να φτάσει αρκετές εκατοντάδες έως αρκετές χιλιάδες πυρήνες. Αυτά τα πλαίσια διαθέτουν συνήθως μπροστινή και πίσω πρόσβαση, πολλαπλά σημεία εισόδου καλωδίων (πάνω και κάτω) και ειδικές ζώνες για μάτισμα, αποθήκευση και επιδιόρθωση. Το FlexCore ODF της Panduit, για παράδειγμα, υποστηρίζει έως και 3.168 ίνες ανά πλαίσιο χρησιμοποιώντας αρθρωτά δομικά στοιχεία.

Πότε να επιλέξετε: ο ιστότοπος διαχειρίζεται-διανομή ινών μεγάλης κλίμακας (κεντρικό γραφείο, κύριος κόμβος, ξενοδοχείο κινητής τηλεφωνίας), απαιτεί διαχείριση υψηλής{1}}πυκνότητας και χρειάζεται μακροπρόθεσμη-επεκτασιμότητα εντός ενός αποκλειστικού αποτυπώματος.

ODF vs Fiber Patch Panel: Ποια είναι η διαφορά;

Αυτή είναι μια από τις πιο κοινές ερωτήσεις σύγκρισης στον σχεδιασμό υποδομής οπτικών ινών. Ενώ οι όροι μερικές φορές επικαλύπτονται στους καταλόγους προμηθευτών - ειδικά για μικρότερες-μονάδες τοποθετημένες σε rack -, υπάρχουν σημαντικές λειτουργικές διαφορές.

A πάνελ μπαλωμάτων ινών(ονομάζεται επίσης κιβώτιο διανομής ινών ή κουτί τερματισμού) είναι κατά κύριο λόγο ένα σημείο τερματισμού και επιδιόρθωσης. Λαμβάνει ίνες προ-τερματισμένες ή τερματισμένες σε πεδίο- και τις παρουσιάζει σε έναν πίνακα προσαρμογέα για επιδιόρθωση. Τα περισσότερα patch panel εστιάζουν στην πρόσβαση των συνδέσμων και στη βασική διαχείριση καλωδίων.

Ένα ODF, αντίθετα, έχει σχεδιαστεί ως ένα πληρέστερο σύστημα διανομής ινών. Συνήθως ενσωματώνει δίσκους σύνδεσης, δομημένη δρομολόγηση καλωδίων, τερματισμό υψηλότερης-πυκνότητας και ισχυρότερη φυσική προστασία σε ένα μόνο πλαίσιο. Σε μεγαλύτερες αναπτύξεις - κεντρικά γραφεία, κεφαλές FTTx-άκρα, φέρον-κέντρα δεδομένων βαθμού - το ODF χειρίζεται όχι μόνο την επιδιόρθωση αλλά και τη σύνδεση ινών, τον τερματισμό καλωδίου κορμού και την οργανωμένη διασταύρωση{{7}σύνδεση σε πολλά κυκλώματα.

IΕάν ο ιστότοπος απαιτεί μόνο επιδιόρθωση και ο αριθμός ινών είναι μικρότερος από 48 πυρήνες χωρίς να χρειάζεται μάτισμα, συνήθως αρκεί ένα patch panel. Εάν ο ιστότοπος περιλαμβάνει τερματισμό καλωδίου κορμού, μάτισμα ινών, διαχείριση διασταυρούμενης-σύνδεσης ή ανάπτυξη πέραν των 48 πυρήνων, ένα ODF παρέχει τη δομή και την προστασία που δεν παρέχει ένας βασικός πίνακας ενημέρωσης κώδικα.

Πώς να επιλέξετε το σωστό ODF για το δίκτυο οπτικών ινών σας

1. Αξιολογήστε τον τρέχοντα και τον μελλοντικό αριθμό ινών

Ξεκινήστε με τον αριθμό των πυρήνων ινών που πρέπει να τερματίσετε σήμερα και, στη συνέχεια, υπολογίστε την ανάπτυξη για τα επόμενα 3 έως 5 χρόνια. Στις αναπτύξεις FTTx, οι αριθμοί οπτικών ινών τείνουν να αυξάνονται καθώς αυξάνονται- οι τιμές των συνδρομητών. Στα κέντρα δεδομένων, η πυκνότητα διακομιστή και η διασταυρούμενη-σύνδεση της επέκτασης οπτικής ίνας μονάδας ζήτησης. Ένα συνηθισμένο λάθος προγραμματισμού είναι η επιλογή ενός ODF που αντιστοιχεί μόνο στην τρέχουσα απαίτηση - που οδηγεί σε δαπανηρή αντικατάσταση πλαισίου ή σε άβολη προσθήκη-σε λύσεις όταν το δίκτυο αναπτύσσεται. Επιλέξτε μια πλατφόρμα με τουλάχιστον 30 έως 50 τοις εκατό πλεονάζουσα χωρητικότητα ή μια πλατφόρμα που υποστηρίζει αρθρωτή επέκταση.

2. Αντιστοιχίστε τον τύπο τοποθέτησης με την τοποθεσία

Οι τρεις τύποι τοποθέτησης (τοίχος, ράφι, δάπεδο) εξυπηρετούν διαφορετικά περιβάλλοντα. Η απόφαση συνήθως εξαρτάται από τον διαθέσιμο χώρο, τον αριθμό των ινών και το αν υπάρχει ήδη τυπική υποδομή rack. Σε ένα υποκατάστημα με 24 ίνες και χωρίς ράφι, η επιτοίχια βάση ODF είναι κατάλληλη. Σε μια αίθουσα εταιρικών διακομιστών με 96 έως 288 ίνες και υπάρχοντα rack 19 ιντσών, η βάση στήριξης είναι η βασική επιλογή. Σε ένα κεντρικό γραφείο που διαχειρίζεται χιλιάδες ίνες, τα πλαίσια στήριξης στο δάπεδο παρέχουν την απαιτούμενη πυκνότητα και πρόσβαση.

3. Ελέγξτε τη συμβατότητα σύνδεσης και προσαρμογέα

Επιβεβαιώστε ποιατύπους συνδετήρωνΤο δίκτυό σας χρησιμοποιεί - LC, SC, FC, ST ή MPO/MTP - και εάν οι πίνακες προσαρμογέων ODF υποστηρίζουν αυτές τις μορφές. Ορισμένα ODF χρησιμοποιούν πλάκες προσαρμογέα με σταθερή μορφή σύνδεσης, ενώ άλλα χρησιμοποιούν εναλλάξιμες πλάκες που δέχονται πολλές οικογένειες συνδέσεων. Εάν το δίκτυό σας χρησιμοποιεί LC duplex σήμερα, αλλά μπορεί να υιοθετήσειΣυνδέσεις MPO/MTPγια συνδέσμους μεγαλύτερης-πυκνότητας στο μέλλον, βεβαιωθείτε ότι η πλατφόρμα ODF μπορεί να φιλοξενήσει και τα δύο χωρίς να αντικαταστήσετε το πλαίσιο.

4. Αξιολογήστε το χώρο πρόσβασης, δρομολόγησης και συντήρησης

Ένα ODF που φαίνεται αποτελεσματικό σε έναν κατάλογο προϊόντων μπορεί να γίνει απογοητευτικό στις καθημερινές λειτουργίες, εάν οι τεχνικοί δεν μπορούν να φτάσουν άνετα τόσο στις μπροστινές όσο και στις πίσω συνδέσεις. Πριν επιλέξετε ένα μοντέλο, αξιολογήστε την προσβασιμότητα του μπροστινού και του πίσω πλαισίου, το διάκενο διαδρομής δρομολόγησης καλωδίων, τον χώρο εργασίας γύρω από το πλαίσιο, την ετικέτα και την αναγνώριση θύρας και πόσο εύκολα ένας τεχνικός μπορεί να προσθέσει ή να αφαιρέσει ένα καλώδιο patch χωρίς να ενοχλεί τις γειτονικές ίνες. Σε περιβάλλοντα υψηλής-πυκνότητας, ακόμη και μικρές διαφορές στο βάθος ολίσθησης-του δίσκου ή στην ακτίνα περιστροφής της πόρτας μπορεί να επηρεάσουν σημαντικά τον χρόνο συντήρησης.

5. Δώστε προτεραιότητα στη Φυσική Προστασία

Η μόλυνση από σκόνη στις ακραίες επιφάνειες των συνδετήρων είναι μια από τις πιο κοινές αιτίες αυξημένης απώλειας εισαγωγής σε δίκτυα οπτικών ινών. ΟΈνωση οπτικών ινών (FOA)δίνει έμφαση στον σωστό καθαρισμό και προστασία των συνδέσμων ως θεμελιώδη για τη διατήρηση της απόδοσης του συνδέσμου. Επιλέξτε ένα ODF με σφραγισμένα ή στεγανοποιημένα περιβλήματα, καλύμματα σκόνης σε αχρησιμοποίητες θύρες και σχέδια εισόδου καλωδίων που εμποδίζουν την είσοδο σωματιδίων. Για περιβάλλοντα με πρόσβαση πολλών-τεχνικών ή συχνή επιδιόρθωση, τα διαμερίσματα με δυνατότητα κλειδώματος προσθέτουν άλλο ένα επίπεδο προστασίας.

6. Εξετάστε το Modularity and Expansion Path

Ένας αρθρωτός σχεδιασμός ODF σάς επιτρέπει να προσθέτετε δίσκους σύνδεσης, πάνελ προσαρμογέων ή μονάδες διαχείρισης καλωδίων καθώς αυξάνεται ο αριθμός των ινών - χωρίς να αντικαταστήσετε το ίδιο το πλαίσιο. Αυτό είναι ιδιαίτερα πολύτιμο σε κέντρα δεδομένων και κεντρικούς ιστοτόπους FTTx- όπου αναμένεται ανάπτυξη δικτύου αλλά το χρονοδιάγραμμα είναι αβέβαιο. Αναζητήστε πλατφόρμες ODF που υποστηρίζουν την επέκταση σε επίπεδο δίσκου-ή κασέτας-και που διατηρούν σταθερή πειθαρχία δρομολόγησης καθώς αυξάνεται η χωρητικότητα.

Πού χρησιμοποιούνται τα ODF; Κοινά σενάρια εφαρμογής

Κεντρικά Γραφεία Τηλεπικοινωνιών και Επικεφαλής FTTx-Τέλος

Τα κεντρικά γραφεία είναι το κλασικό περιβάλλον ανάπτυξης ODF. Εδώ, τα καλώδια κορμού από εξωτερικές διαδρομές εγκαταστάσεων τερματίζονται, συναρμολογούνται και διασταυρώνονται- σε ίνες διανομής ή πρόσβασης δικτύου. ΣεFTTx (fiber-στα-τα-x) δίκτυα, το ODF στην αρχή-ή η τοπική ανταλλαγή χρησιμεύει ως ο κόμβος διανομής όπουδιαχωριστές οπτικών ινώνκαι οι συνδρομητικές ίνες οργανώνονται. Οι μετρήσεις ινών σε αυτά τα περιβάλλοντα φτάνουν συνήθως σε εκατοντάδες ή χιλιάδες πυρήνες, καθιστώντας τη δομημένη διαχείριση ODF απαραίτητη.

Κέντρα Δεδομένων

Σε περιβάλλοντα κέντρων δεδομένων, τα ODF συγκεντρώνουν διασταυρούμενες ίνες{{0}συνδέσεις μεταξύ πυρήνων μεταγωγέων, δικτύων αποθήκευσης και πλαισίων διασύνδεσης. Καθώς η πυκνότητα του διακομιστή και η επισκεψιμότητα από την ανατολική-δύση αυξάνονται, η ζήτηση για επιδιόρθωση ινών υψηλής-πυκνότητας αυξάνεται ανάλογα. Ένα καλά-οργανωμένο ODF απλοποιεί τις κινήσεις, τις προσθήκες και τις αλλαγές - που σε ένα περιβάλλον κέντρου δεδομένων μπορεί να συμβαίνουν καθημερινά.

Enterprise Campus Backbone

Δεν χρειάζεται κάθε εταιρικός ιστότοπος ένα ODF-τοποθετημένο στο δάπεδο, αλλά οι αίθουσες κορμού της πανεπιστημιούπολης και τα πλαίσια διανομής κτιρίων συχνά επωφελούνται από τα ODF-τοποθετημένα σε rack. Όταν ένα δίκτυο πανεπιστημιούπολης συνδέει πολλά κτίρια με συνδέσμους κορμού οπτικών ινών, το ODF σε κάθε σημείο διανομής παρέχει δομημένο τερματισμό, διαχείριση συναρμογής και επιδιόρθωση. Αυτό είναι ιδιαίτερα πολύτιμο όταν ο οργανισμός αναμένει να προσθέσει κτίρια, να αναβαθμίσει τις ταχύτητες σύνδεσης ή να μεταβεί από πολυλειτουργική σε απλή ίνα με την πάροδο του χρόνου.

Συνήθη λάθη κατά την επιλογή ή την ανάπτυξη ενός ODF

Διαστασιολόγηση μόνο για την τρέχουσα ζήτηση.Η επιλογή ενός ODF που ταιριάζει ακριβώς με τον σημερινό αριθμό ινών δεν αφήνει περιθώρια ανάπτυξης. Όταν φτάσει η επέκταση, οι επιλογές περιορίζονται συχνά στην προσθήκη ενός δεύτερου πλαισίου (καταναλώνει επιπλέον χώρο στο rack) ή στην πλήρη αντικατάσταση της μονάδας. Ο προγραμματισμός για 30 έως 50 τοις εκατό πλεονάζουσα χωρητικότητα από την αρχή είναι μια πιο οικονομικά{4}}αποτελεσματική προσέγγιση.

Παράβλεψη πρόσβασης συντήρησης σε διαμορφώσεις υψηλής-πυκνότητας.Μια ODF 144-θυρών σε πλαίσιο 4U ακούγεται χώρος-αποτελεσματική, αλλά εάν το βάθος ολίσθησης-του δίσκου είναι πολύ μικρό ή η πίσω πρόσβαση εμποδίζεται από παρακείμενο εξοπλισμό, η ρουτίνα επιδιόρθωσης γίνεται αργή και επιρρεπής σε σφάλματα. Ελέγχετε πάντα ότι το ODF ταιριάζει άνετα στο διαθέσιμο βάθος της βάσης και στην περιβάλλουσα απόσταση.

Με θέα στη χρωματική κωδικοποίηση και την ετικέτα του συνδέσμου.Σε περιβάλλοντα με ίνες μονής και πολλαπλής λειτουργίας ή πολλαπλούς τύπους υποδοχών, συνεπήςχρωματική κωδικοποίηση προσαρμογέαείναι σημαντικό για την αποφυγή σφαλμάτων διασταύρωσης-σύνδεσης. Το πρότυπο ANSI/TIA-568 καθορίζει την αναγνώριση χρώματος για διαφορετικούς τύπους ινών - μπλε για απλή λειτουργία, aqua για πολυλειτουργική λειτουργία OM3/OM4 και ούτω καθεξής. Μια εγκατάσταση ODF θα πρέπει να ακολουθεί αυτές τις συμβάσεις και να διατηρεί σαφή σήμανση θύρας από την πρώτη μέρα.

Παραμέληση ακτίνας κάμψης σε μονοπάτια δρομολόγησης.Η απόδοση των ινών υποβαθμίζεται όταν τα καλώδια λυγίζουν πέρα ​​από την ελάχιστη ακτίνα κάμψης τους. Μέσα σε ένα ODF, αυτό σημαίνει συνήθως τη διατήρηση ακτίνας τουλάχιστον 30 mm για τα κορδόνια μπαλωμάτων (σύμφωνα με τις περισσότερες προδιαγραφές του κατασκευαστή) και τη διασφάλιση ότι οι οδηγοί καλωδίων δεν πιέζουν απότομες στροφές στα σημεία εισόδου ή μεταξύ των δίσκων.

Στοιχεία ODF: Τι είναι μέσα σε ένα οπτικό πλαίσιο διανομής;

Ένα τυπικό ODF περιλαμβάνει τα ακόλουθα στοιχεία που συνεργάζονται:

• Περίβλημα ή πλαίσιο:το εξωτερικό περίβλημα, συνήθως κατασκευασμένο από χάλυβα ψυχρής{{0} έλασης με ηλεκτροστατική επίστρωση πούδρας για αντοχή στη διάβρωση. Διατίθεται σε διαμορφώσεις-βάσης τοίχου, βάσης-βάσης ή δαπέδου-.
• Πίνακες προσαρμογέα (μπροστινή πλάκα):αφαιρούμενα ή σταθερά πάνελ που συγκρατούν προσαρμογείς οπτικών ινών (LC, SC, FC, ST ή MPO). Αυτά παρέχουν τη διεπαφή επιδιόρθωσης όπου οι τεχνικοί συνδέουν και αποσυνδέουν τα καλώδια επιδιόρθωσης.
• Δίσκοι σύνδεσης:εσωτερικοί δίσκοι που συγκρατούν και προστατεύουν τη σύντηξη ή τις μηχανικές συνδέσεις. Οι συνήθεις χωρητικότητες είναι 12, 24 ή 48 ματίσεις ανά δίσκο.
• Είσοδος καλωδίου και ανακούφιση καταπόνησης:στυπιοθλίπτες ή δακτύλιοι στο επάνω ή στο κάτω μέρος του περιβλήματος που ασφαλίζουν τα εισερχόμενα καλώδια και εμποδίζουν τις εξωτερικές δυνάμεις έλξης να φτάσουν στην περιοχή τερματισμού της ίνας.
• κοτσιδάκια από ίνες:μικρά μήκη προ-τερματισμένης ίνας που συνδέονται στις εισερχόμενες ίνες καλωδίου και δρομολογούνται στον πίνακα προσαρμογέα. Τα κοτσιδάκια γεφυρώνουν τη σύνδεση μεταξύ των ματισμένων ινών κορμού και της διασύνδεσης του συνδετήρα με δυνατότητα επιδιόρθωσης.
• Οδηγοί διαχείρισης καλωδίων:εσωτερικά κανάλια, δακτύλιοι ή γούρνες που κατευθύνουν τις ίνες κατά μήκος ελεγχόμενων μονοπατιών με σωστή ακτίνα κάμψης.

Συχνές ερωτήσεις σχετικά με τα πλαίσια οπτικής διανομής

Τι σημαίνει το ODF;

Το ODF σημαίνει οπτικό πλαίσιο διανομής. Είναι μια συσκευή διαχείρισης ινών που χρησιμοποιείται για τον τερματισμό, τη σύνδεση, τη σύνδεση και την προστασία των οπτικών ινών σε ένα δομημένο περίβλημα.

Είναι ένα ODF το ίδιο με ένα patch panel ινών;

Όχι ακριβώς. Ενώ οι όροι αλληλοεπικαλύπτονται σε ορισμένους καταλόγους προϊόντων, ένα ODF γενικά αναφέρεται σε ένα πληρέστερο σύστημα διανομής ινών με ενσωματωμένο μάτισμα, δομημένη δρομολόγηση και διαχείριση υψηλότερης-πυκνότητας. Ένα patch panel ινών είναι συνήθως ένα απλούστερο σημείο τερματισμού και επιδιόρθωσης. Δείτε τον πίνακα σύγκρισης παραπάνω για μια λεπτομερή ανάλυση.

Ποιους τύπους συνδέσεων μπορεί να υποστηρίξει ένα ODF;

Τα περισσότερα ODF υποστηρίζουν τυπικούς συνδέσμους ινών, συμπεριλαμβανομένων των LC, SC, FC και ST μέσω εναλλάξιμων πλαισίων προσαρμογέων. Τα ODF υψηλότερης{1}}πυκνότητας ενδέχεται επίσης να υποστηρίζουν συνδέσμους συστοιχίας MPO/MTP. Η συγκεκριμένη συμβατότητα σύνδεσης εξαρτάται από τη σχεδίαση της πλάκας προσαρμογέα του μοντέλου ODF.

Πόσες ίνες μπορεί να χειριστεί ένα ODF;

Η χωρητικότητα ODF ποικίλλει ευρέως ανάλογα με τον τύπο. Μια μικρή-επιτοίχια βάση ODF μπορεί να χειριστεί 12 έως 48 ίνες. Μια βάση ODF 1U rack-υποστηρίζει συνήθως 24 έως 48 θύρες (ή έως 96 με προσαρμογείς διπλής όψης LC). Τα ODF{11}}μεγάλου ορόφου στα κεντρικά γραφεία μπορούν να διαχειριστούν αρκετές εκατοντάδες έως περισσότερες από 3.000 συνδέσεις οπτικών ινών.

Πότε πρέπει να χρησιμοποιήσω ένα ODF αντί για ένα απλό κλείσιμο ματίσματος;

Χρησιμοποιήστε ένα ODF όταν χρειάζεστε μια διεπαφή με δυνατότητα επιδιόρθωσης - που σημαίνει ότι θέλετε τη δυνατότητα διασταύρωσης-σύνδεσης και επαναδρομολόγησης μονοπατιών οπτικών ινών χρησιμοποιώντας καλώδια ενημέρωσης κώδικα. ΕΝΑκλείσιμο ματίσματοςέχει σχεδιαστεί για μόνιμα ή ημι{0}}μόνιμα σημεία σύνδεσης στη διαδρομή του καλωδίου (συνήθως σε εξωτερικούς χώρους ή σε υπόγειους θόλους) όπου δεν απαιτείται επιδιόρθωση.

Ποια βιομηχανικά πρότυπα ισχύουν για τις εγκαταστάσεις ODF;

Οι εγκαταστάσεις ODF σε περιβάλλοντα εμπορικών χώρων διέπονται γενικά από τοANSI/TIA-568.3 Πρότυπο καλωδίωσης οπτικών ινών και εξαρτημάτων, το οποίο καθορίζει απαιτήσεις για συνδέσμους ινών, υλικό σύνδεσης και δομημένη καλωδίωση. Το διεθνές ισοδύναμο είναι το ISO/IEC 11801 για γενική καλωδίωση. Αυτά τα πρότυπα ορίζουν απαιτήσεις απόδοσης για το υλικό σύνδεσης που χρησιμοποιείται στα ODF, συμπεριλαμβανομένης της απώλειας σύνδεσης, της απώλειας επιστροφής και της ανθεκτικότητας.

Χρειάζομαι ένα ODF για ένα μικρό δίκτυο γραφείων;

Όχι απαραίτητα. Εάν ο ιστότοπος έχει μόνο λίγες συνδέσεις ινών και δεν απαιτείται μάτισμα, συνήθως αρκεί ένα απλό πάνελ επιδιόρθωσης ινών ή κουτί τερματισμού. Ένα ODF γίνεται πολύτιμο όταν ο αριθμός των ινών αυξάνεται πέρα ​​από τις βασικές ανάγκες επιδιόρθωσης, όταν απαιτείται μάτισμα ή όταν η δομημένη διαχείριση διασταυρούμενων-συνδέσεων είναι σημαντική για συνεχείς λειτουργίες.

Ποια είναι η διαφορά μεταξύ ενός ODF και ενός ODP;

Ένα ODP (οπτικό σημείο διανομής) είναι συνήθως ένα μικρότερο, συχνά εξωτερικά-αξιολογημένο περίβλημα που χρησιμοποιείται σε ενδιάμεσα σημεία διανομής σε δίκτυα πρόσβασης FTTx - όπως πόλο-προσαρτημένα σε πόλο ή τοίχο-που χωρίζουν ή διανέμουν ίνες σε πτώσεις συνδρομητών. Ένα ODF είναι γενικά ένα μεγαλύτερο-εσωτερικό πλαίσιο που χρησιμοποιείται σε κεντρικές ή κεφαλές-θέσεις για τερματισμό καλωδίου κορμού και διασταυρούμενη{{7}σύνδεση.
